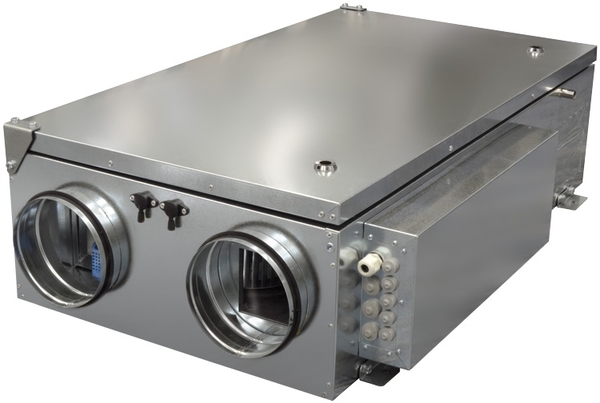

Приточно-вытяжная установка ZILON ZPVP 850 PW EC

Цена:472 257 руб.

В наличии

Другие товары этой серии

ZPVP 450 PW EC ZILON установка приточно-вытяжная — 400 м³/ч, Ø160 (220В)

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 850 PW EC (энергоэффективный вентилятор) с пластинчатым рекуператором и электрическим нагревателем в подвесном исполнении. Предназначена для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений. Поставляется готовой к подключению и устанавливается внутри помещения.

Преимущества

Преимущества компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 850 PW EC
Серия	ZPVP PW EC
Тип монтажа	подвесной
Тип двигателя	EC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Диаметр воздуховода, Ø мм	250
Производительность
Макс. производительность, м3/ч	850
Макс. давление, Па	540
Номинальные обороты вентиляторов, об/мин	2050
Мощность основного нагревателя, кВт	3,0
Эксплуатационные
Потребляемая мощность, кВт	1,85
Макс. рабочий ток, А	8,1
Уровень звукового давления, дБ(А)	58
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP54
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU3 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1
Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1280х825х304
Габаритные размеры в упаковке, (ДхШхВ) мм	1380х925х404
Вес, кг	57
Вес в упаковке, кг	60

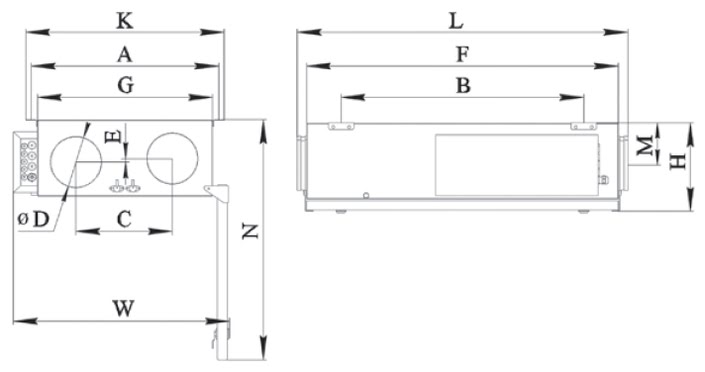

Схема размерных характеристик

Схема размерных характеристик компактных приточно-вытяжных установок ZILON ZPVP 850 PW EC с пластинчатым рекуператором в подвесном исполнении

Модель	Размеры, мм
ZPVP 850 PW EC	A	B	C	D	E	F	G	H	K	L	M	N	W
ZPVP 850 PW EC	743	985	320	250	0	1200	700	304	773	1280	135	935	825

Аэродинамическая схема

Аэродинамическая схема компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

В компактных приточно-вытяжных установках ZILON ZPVP 850 PW EC используются высокопроизводительные вентиляторы с пониженным уровнем шума. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском.

Установлен энергоэффективный, производительный пластинчатый рекуператор с кпд до 75%. Поступающий воздух очищается карманным фильтром класса EU5.

В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху. Встроенная система управления, обеспечивает стабильную работу установки.

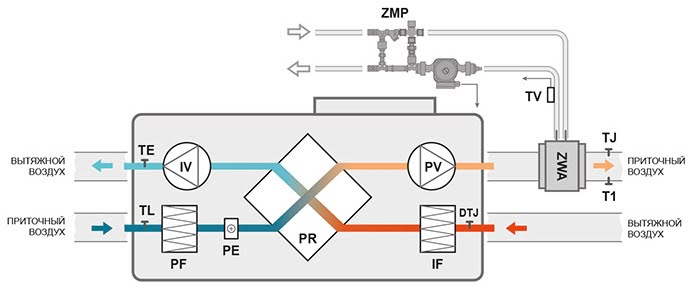

Схема принципа работы установки

Схема принципа работы компактной приточно-вытяжной установки ZILON ZPVP P с пластинчатым рекуператором в подвесном исполнении

IV – вентилятор вытяжного воздуха;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
PE – подогреватель теплообменника;
TE – датчик температуры выбрасываемого воздуха;
TL – датчик температуры свежего воздуха;

DTJ – датчик температуры и влажности вытяжного воздуха;
ZWA – водяной нагреватель (в комплект поставки не входит);
TJ – датчик температуры приточного воздуха;
T1 – Термостат защиты от обмерзания (устанавливается на водяной нагреватель);
TV – накладной датчик температуры (устанавливается на обратный трубопровод)
