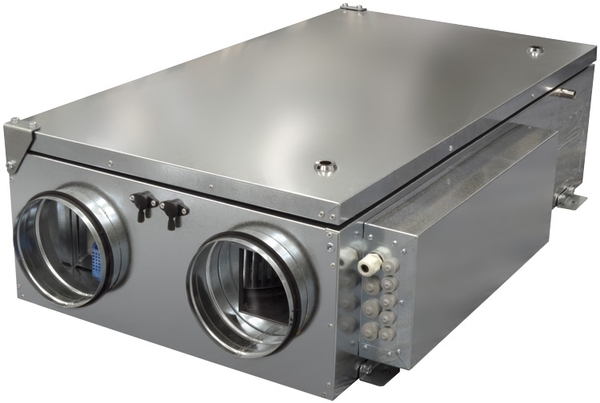

Приточно-вытяжная установка ZILON ZPVP 1400 PW EC

Цена:691 300 руб.

В наличии

Другие товары этой серии

ZPVP 850 PW EC ZILON установка приточно-вытяжная — 850 м³/ч, Ø250 (220В)

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 1400 PW EC (энергоэффективный вентилятор) с пластинчатым рекуператором и электрическим нагревателем в подвесном исполнении. Предназначена для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений. Поставляется готовой к подключению и устанавливается внутри помещения.

Преимущества

Преимущества компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

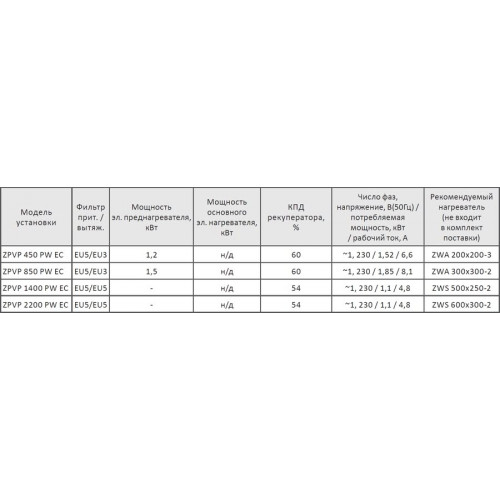

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 1400 PW EC
Серия	ZPVP PW EC
Тип монтажа	подвесной
Тип двигателя	EC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Присоединительный размер, (ШхВ) мм	500х250
Производительность
Макс. производительность, м3/ч	1400
Макс. давление, Па	670
Номинальные обороты вентиляторов, об/мин	2250
Мощность основного нагревателя, кВт	9,0
Эксплуатационные
Потребляемая мощность, кВт	1,1
Макс. рабочий ток, А	4,8
Уровень звукового давления, дБ(А)	58
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP54
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU5 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1

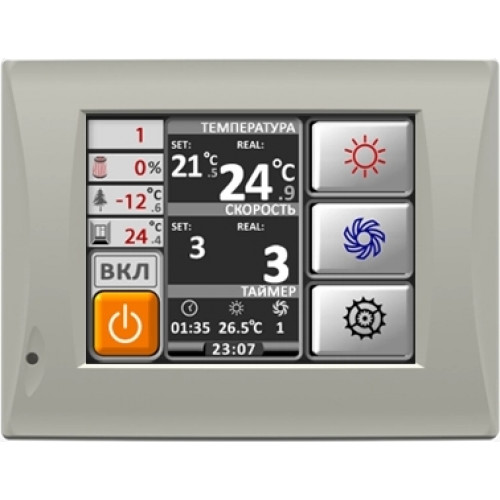

Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	2052х1362х550
Габаритные размеры в упаковке, (ДхШхВ) мм	2150х1462х650
Вес, кг	189
Вес в упаковке, кг	192

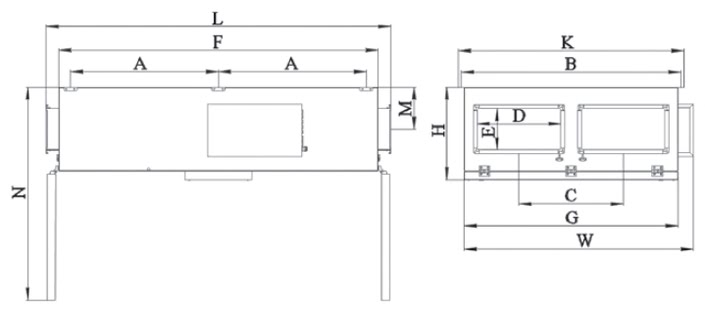

Схема размерных характеристик

Схема размерных характеристик компактных приточно-вытяжных установок ZILON ZPVP 1400 PW EC с пластинчатым рекуператором в подвесном исполнении

Модель	Размеры, мм
ZPVP 1400 PW EC	A	B	C	D	E	F	G	H	K	L	M	N	W
ZPVP 1400 PW EC	880	1312	620	500	250	1900	1270	550	1342	2052	250	1270	1362

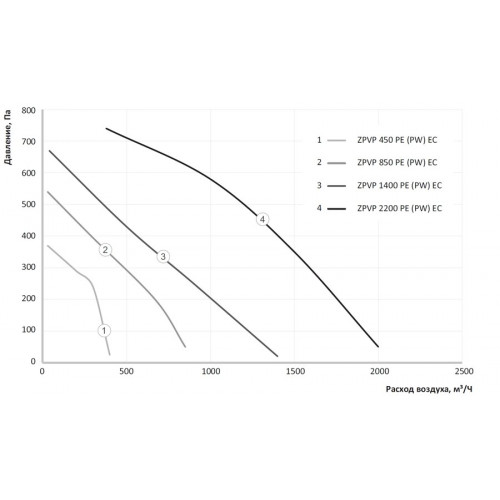

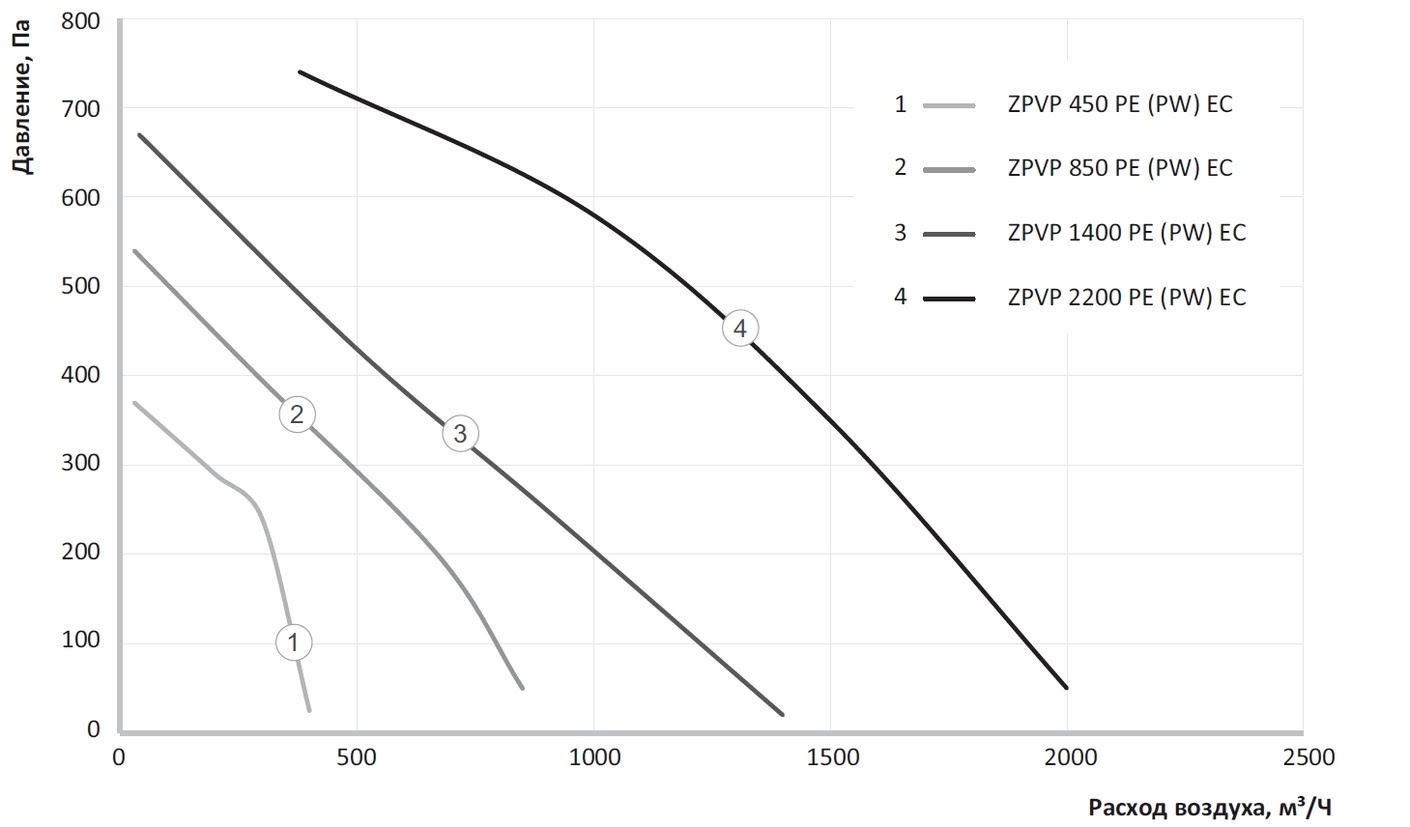

Аэродинамическая схема

Аэродинамическая схема компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

В компактных приточно-вытяжных установках ZILON ZPVP 1400 PW EC используются высокопроизводительные вентиляторы с пониженным уровнем шума. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском.

Установлен энергоэффективный, производительный пластинчатый рекуператор с кпд до 75%. Поступающий воздух очищается карманным фильтром класса EU5.

В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху. Встроенная система управления, обеспечивает стабильную работу установки.

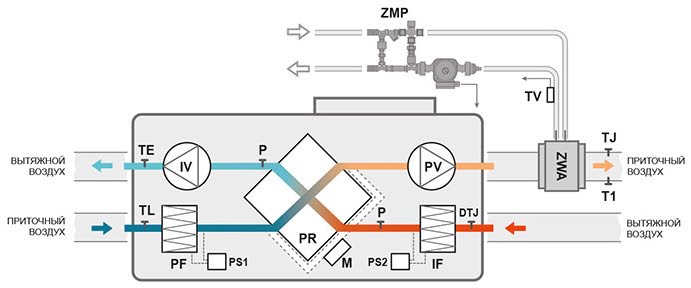

Схема принципа работы установки

Схема принципа работы компактной приточно-вытяжной установки ZILON ZPVP P с пластинчатым рекуператором в подвесном исполнении

IV – вентилятор вытяжного воздуха;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
TE – датчик температуры выбрасываемого воздуха;

TL – датчик температуры свежего воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
ZWA – водяной нагреватель (в комплект поставки не входит);
TJ – датчик температуры приточного воздуха;
T1 – Термостат защиты от обмерзания (устанавливается на водяной нагреватель);
TV – накладной датчик температуры (устанавливается на обратный трубопровод)
