Компактные установки ZILON Компактные приточно-вытяжные установки ZILON ZPVP P с пластинчатым рекуператором (подвесные) Компактные приточно-вытяжные установки ZILON ZPVP PE ZPVP 450 PE ZILON установка приточно-вытяжная — 505 м³/ч, Ø160 (220В)

Приточно-вытяжная установка ZILON ZPVP 450 PE

Цена:288 000 руб.

В наличии

Другие товары этой серии

ZPVP 800 PE ZILON установка приточно-вытяжная — 825 м³/ч, Ø250 (220В)

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 450 PE с пластинчатым рекуператором и электрическим нагревателем в подвесном исполнении. Предназначена для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений. Поставляется готовой к подключению и устанавливается внутри помещения.

Преимущества

Преимущества компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 450 PE
Серия	ZPVP PE
Тип монтажа	подвесной
Тип двигателя	AC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Диаметр воздуховода, Ø мм	160
Производительность
Макс. производительность, м3/ч	505
Макс. давление, Па	560
Номинальные обороты вентиляторов, об/мин	2150
Мощность основного нагревателя, кВт	2,0
Эксплуатационные
Потребляемая мощность, кВт	3,8
Макс. рабочий ток, А	16,9
Уровень звукового давления, дБ(А)	50
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP44
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU3 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1

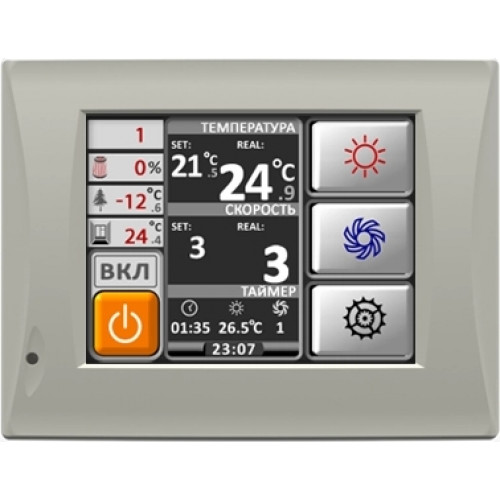

Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1050х675х275
Габаритные размеры в упаковке, (ДхШхВ) мм	1150х775х375
Вес, кг	42

Схема размерных характеристик

Схема размерных характеристик компактных приточно-вытяжных установок ZILON ZPVP 450 PE с пластинчатым рекуператором в подвесном исполнении

Модель	Размеры, мм
ZPVP 450 PE	A	B	C	D	E	F	G	H	K	L	M	N	W
ZPVP 450 PE	588	755	300	160	11	970	545	275	618	1050	132	750	675

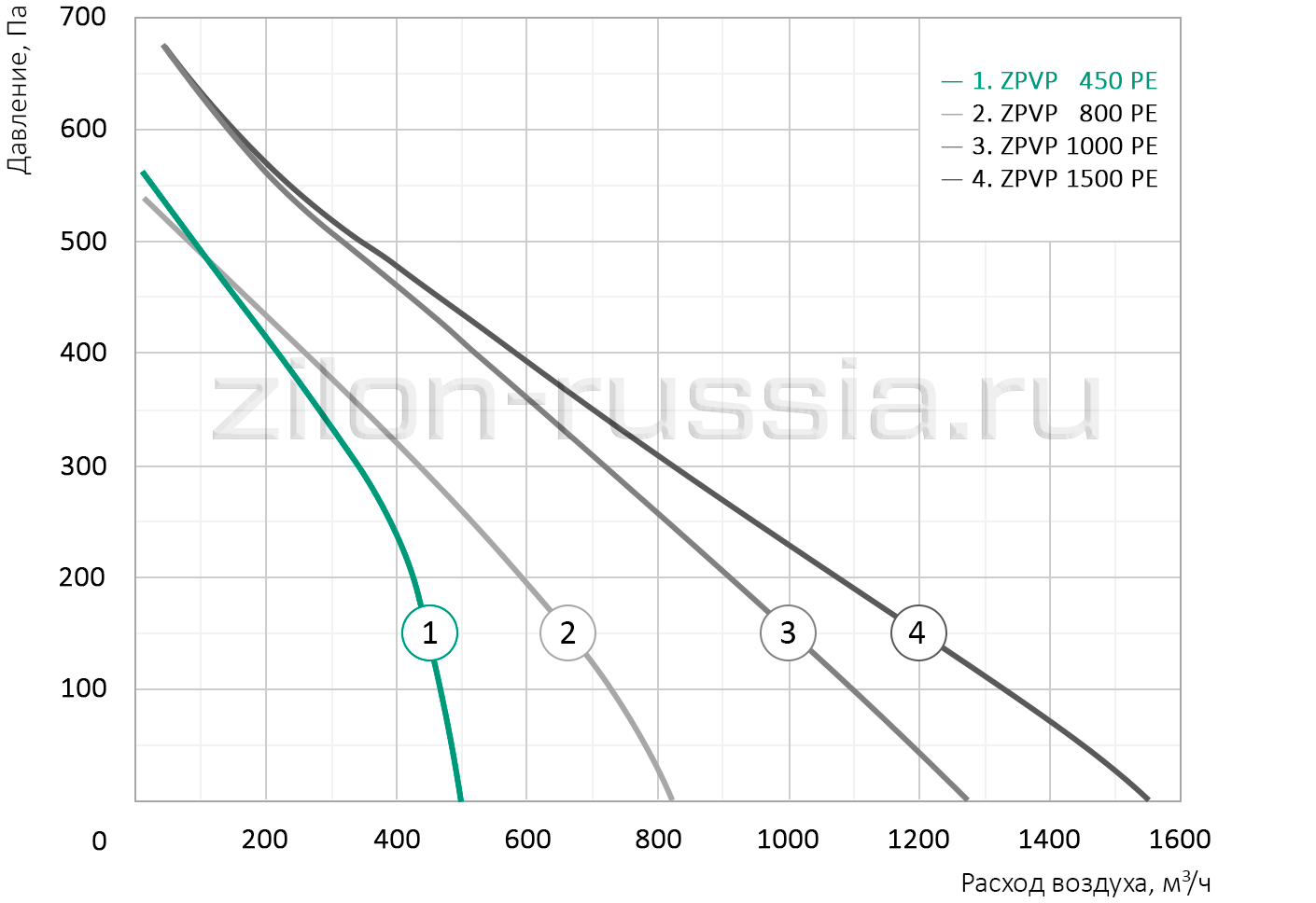

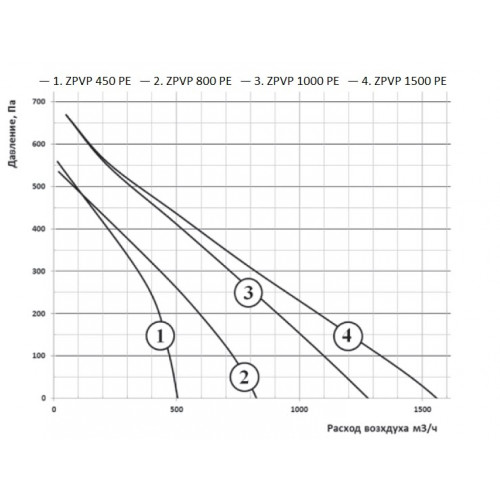

Аэродинамическая схема

Аэродинамическая схема компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

В компактных приточно-вытяжных установках ZILON ZPVP 450 PE используются высокопроизводительные вентиляторы с пониженным уровнем шума. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском.

Установлен энергоэффективный, производительный пластинчатый рекуператор с кпд до 75%. Поступающий воздух очищается карманным фильтром класса EU5.

В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху. Встроенная система управления, обеспечивает стабильную работу установки.

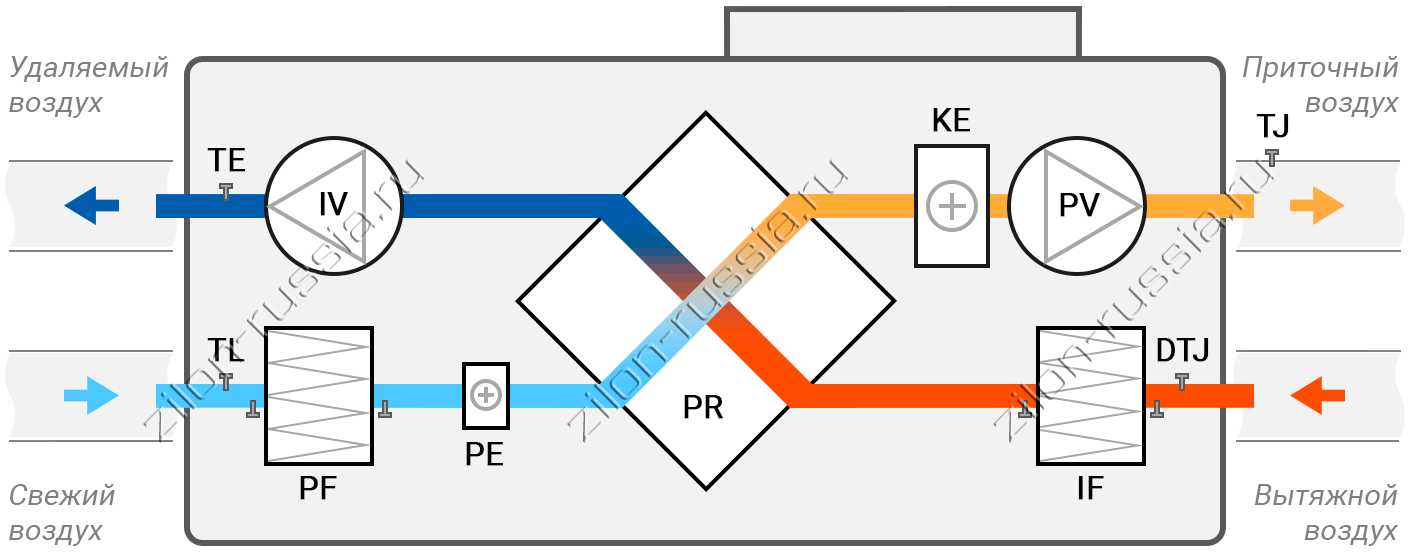

Схема принципа работы установки

Схема принципа работы компактной приточно-вытяжной установки ZILON ZPVP P с пластинчатым рекуператором в подвесном исполнении

IV – вентилятор вытяжного воздуха;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;
PE – подогреватель теплообменника;
KЕ – электрический нагреватель;
PF – фильтр для свежего воздуха;

IF – фильтр вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха
